点击图片查看大图一、系统配置
1. 定向反射指纹拍照仪1台 2. 暗视场指纹拍照仪1台 3.掠入射指纹拍照仪1台4. 尼康D7100相机1台 5. 90mm微距镜头1个

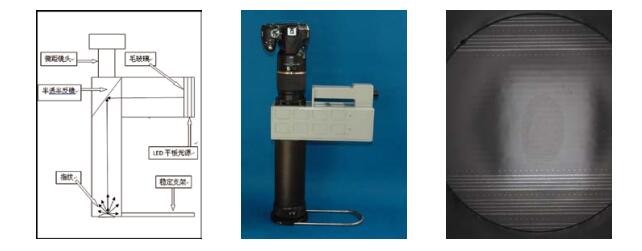

二、定向反射指纹拍照仪
产品用途
定向反射指纹拍照仪将定向反射镜、面光源、电池、遮光筒、相机、微距镜头等部件整合在一起。把拍照仪下筒口罩在指纹上，打开电源就可以进行定向反射照相。非常适合于现场快速拍照浅色光滑平面上的潜在指纹。
工作原理
背景对入射光进行定向反射，反射光全部出现在定向反射方向，在其他方向没有反射光；指纹对入射光进行漫反射，在各个方向上都有反射光，能量分散在各个方向上。在背景定向反射方向观察，背景反射光全部进入镜头，指纹反射光只有小部分进入镜头。通过镜头看到的结果是在明亮的背景中指纹呈暗色调。

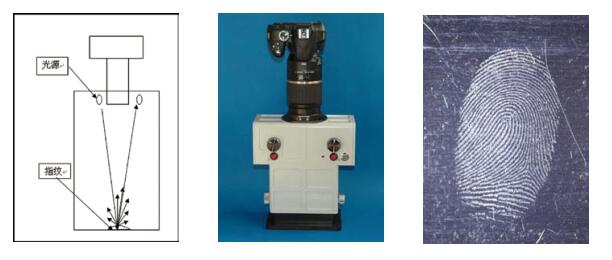

三、暗视场指纹拍照仪
产品用途
暗视场指纹拍照仪将暗室、近轴光源、电池、相机、微距镜头等部件整合在一起。把拍照仪下筒口罩在指纹上，打开电源就可以进行暗视场照相。非常适合于现场快速拍照深色光滑平面上的潜在指纹。
工作原理
背景对入射光进行定向反射，反射光全部出现在定向反射方向，在其他方向没有反射光；指纹对入射光进行以漫反射为主定向反射为辅的混合反射，指纹反射光在背景定向反射方向最强，错开定向反射方向的角度越小，反射光强度越大，错开定向反射方向的角度越大，反射光强度越小。再稍稍错开背景定向反射的方向观察，背景反射光错开镜头，完全没有进入镜头；指纹反射光的次强光进入镜
头。通过镜头看到的结果是在暗淡的背景中指纹呈亮色调。
四、掠入射指纹拍照仪
产品用途

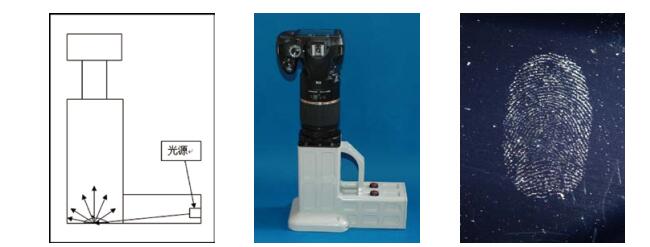

掠入射指纹拍照仪将暗室、掠入射光源、电池、相机、微距镜头等部件整合在一起。把拍照仪下筒口罩在指纹上，打开电源就可以进行掠入射照相。非常适合于现场快速拍照光滑平面上的灰尘指纹。
工作原理
背景对掠入射光进行定向反射，反射光全部出现在贴近底面的定向反射方向上，在其他方向没有反射光；灰尘指纹对入射光进行漫反射，在各个方向上都有反射光，能量分散在各个方向上。在垂直底面的方向观察，背景反射光贴近底面射出，完全没有进入镜头；指纹反射光的向上的分量进入镜头。通过镜头看到的结果是在暗淡的背景中指纹灰尘呈亮色调。
重量：19.2kg 总外箱尺寸：775x515x255mm
