产品特点
采用有线、无线控制模式，操作人员远距离通过PDA或PC对设备进行控制;
具有优越的射频性能，通过反射面和射频支路的优化设计，确保了天线G/T值指标;
可提供双向2Mbps以上宽带传输信道，为用户提供高质量话音、数据及实时图像等综合业务;
天线采用冗余跟踪方式设计，既可利用卫星信标跟踪，也可利用卫星上的DVB信号跟踪，提高了天线跟踪的可靠性;
采用碳纤维偏馈型天线，反射面重量轻、刚度强、拆装简单方便;
天线可工作于全自动、半自动工作模式，特殊情况下可通过手动操作使天线对准卫星;

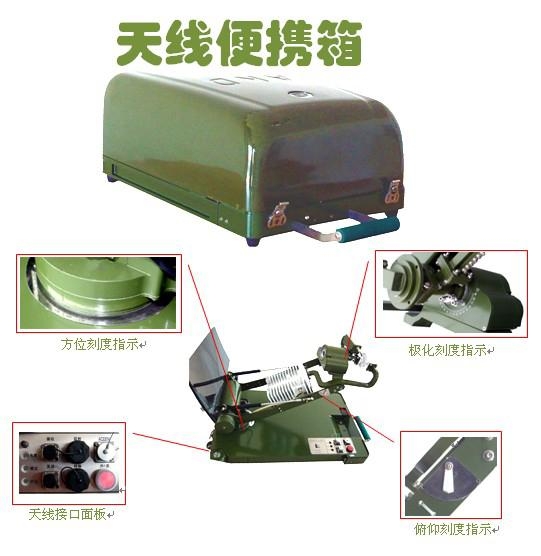

天线集成度高、重量轻，其手提式包装箱采用高强度材料制成，能有效保证设备的运输安全，适合车载、机载、携行等运输方式;
设备已通过国军标滴雨、淋雨检测，防水、防尘能力强，可在各种野外恶劣环境中使用。
天线电性能指标
|
名 称 |
接 收 |
发 射 |
|
|
工作频率（GHz） |
10.95～12.75 |
14.00～14.50 |
|
|
天线增益(dBi) |
1.0米口径 |
40.3+20㏒(F/12.5) |
41.5+20㏒(F/14.25) |
|
天线噪声温度(K) |
50俯仰角 |
68K |
|
|
100俯仰角 |
52K |
|
|
|
200俯仰角 |
43K |
|
|
|
400俯仰角 |
41K |
|
|
|
典型G/T值(200俯仰角)dB/K |
1.0米口径 |
17.0+20㏒(F/12.5) |
|
|
旁瓣性能 |
符合ITU-RS-580,FCC25.209,Eutesat |
||
|
交叉极化隔离度（1dB波束内） |
32dB |
32dB |
|
|
VSWR |
1.35:1(16.5dB) |
1.3:1(17.7dB) |
|
|
端口隔离度（最小） |
Tx/Rx(Rx频率) |
-30dB |
|
|
Tx/Rx(Tx频率) |
-85db |
||
|
馈线插入损耗 |
0.35 dB |
0.3 dB |
|
|
波导接口法兰 |
WR-75Flat |
WR-75Flat |
|
|
耐功率（连续波） |
1000W |
||
天线机械性能指标
|
名 称 |
指 标 |
|
天线口径 |
1.0×0.8米 |
|
天线座形式 |
方位/俯仰 |
|
天线转动方式 |
电动 |
|
方位转动范围 |
±900 |
|
俯仰转动范围 |
100～900 |
|
极化调整范围 |
±900 |
|
驱动速度 |
0.10/s～50/s（方位） 0.10/s～50/s（俯仰） 10/s（极化） |
|
反射体材料 |
铝蜂窝碳纤维 |
|
反射体分块 |
反射体分四块，边缘三块可拆装，中间一块固定 |
|
紧固件材料 |
不锈钢 |
|
天线箱材料 |
合金铝，箱盖为玻璃钢，ABS |
|
天线箱尺寸及携带方式 |
660mm×466mm×310mm，可手拉或背负 |
|
1.0米天线总重量 |
<40Kg |
|
接插件和转接头 |
采用加固、防水、防腐和防尘措施 |
|
全天候操作 |
在黑夜、沙尘、严寒等情况下方便地操作 |
控制跟踪和监控性能
|
名 称 |
指 标 |
|
展开对星时间 |
≤3分钟 |
|
跟踪精度 |
≤0.18°（RMS） |
|
跟踪方式 |
自动搜索、步进跟踪；手控电动；具有应急手动方式 |
|
极化调整精度 |
≤0.25°(RMS) |
|
极化调整方式 |
程序跟踪；手控电动；具有应急手动方式 |
|
显示功能 |
工作状态显示 |
|
故障状态指示与告警 |
|
|
操作 |
开机即自动工作，可通过键盘修改参数 |
|
远地监控接口 |
无线网络，802.11b/g协议 |
|
控制距离 |
视距≥50米，通常≥20米 |
|
监控内容 |
1. 设置参数：包括卫星参数（卫星经度、信标频率、极化方向等），天线所在地经纬度，AGC门限。 2. 查看天线实时参数（方位、俯仰、极化、AGC），工作状态（初始化、正常、异常），本地经纬度。 3. 实时监视天线各部件（接收机、倾斜仪、极化、）工作状态是否正常。 4. 控制天线完整个对星过程，包括拆装边瓣、复位、收藏、自动寻星、手动调节方位、俯仰、极化等操作。 自带数据库存储卫星参数（卫星经度、信标频率、极化方向等），可提供50条以上存储记录空间，并且用户可以自行填加修改删除。 |
|
无线监控速率 |
802.11g传输速率最高可达54Mbps 802.11b传输速率最高可达11Mbps |
|
界面操作 |
界面友好，简洁美观,易于操作。 |
工作环境
|
名 称 |
指 标 |
||
|
跟踪 损失 |
稳风9m/s,阵风14m/s |
≤0.5dB（RMS） |
|
|
稳风14m/s,阵风20m/s |
≤1.5dB（RMS） |
||
|
工作温度 |
-40℃～+55℃ |
||
|
储存温度 |
-55℃～+85℃ |
||
|
海拔高度 |
≤10000m |
||
|
降雨 |
工作 |
13mm/hour |
|
|
保全 |
100mm/hour,不收藏 |
||
|
积雪（保全） |
30mm，不收藏 |
||
|
相对湿度 |
0%～100% |
||
|
太阳辐射 |
1000Kcal/hour/m2 |
||
|
裹冰（保全） |
全反射面25mm裹冰，不收藏 |
||
|
腐蚀 |
沿海地区和工业污染地区 |
||
|
沙尘 |
沙漠地区 |
||
