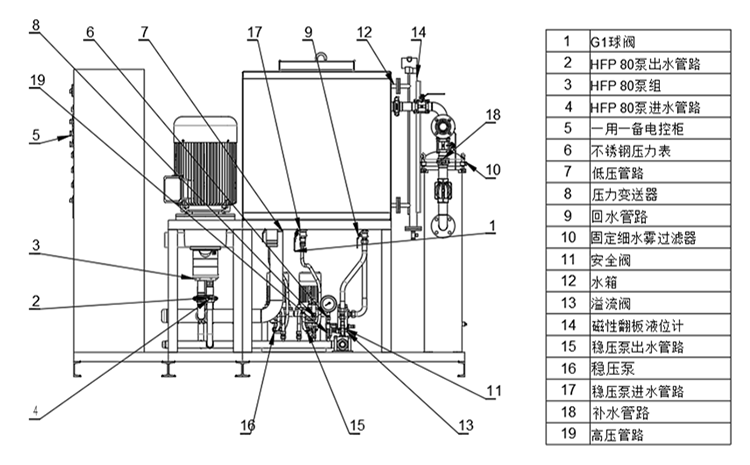

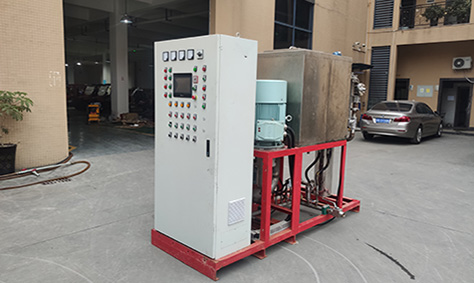

高压细水雾灭火系统一般由感温火灾探测器、火灾报警控制器、火灾声光报警器、高压主泵、稳定泵、区域阀箱组件、高压细水雾喷头等部件组成。
感温火灾探测器：探测火灾信号并传递信号至报警灭火控制器；
火灾报警控制器：火灾自动报警系统的心脏，可向探测器供电，是用来接收火灾信号并启动火灾报警装置；
火灾声光报警器：发出响声，提醒人们该区域有火灾发生；
细水雾控制阀：主要用于控制进水阀、水箱、高压主泵、稳压泵；
水箱：用以存储灭火时细水雾所需要用的水源；
高压主泵：它依靠柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油；
稳压泵，用于细水雾灭火系统压力的稳定，使系统水压始终处于要求压力状态。
当发生火灾时，火灾探测器探测到火灾，发出信号至火灾报警控制器。火灾报警控制器打开区域阀。区域阀打开后管道压力下降，稳压泵自动启动运行超过10秒钟后因为压力仍达不到1 .4mpa,高压主泵自动启动，系统管道内水迅速达到工作压力，并通过高压细水雾喷头喷射而出，产生细水雾扑灭火灾。
高压细水雾适用于扑救A类、B类、C类和电气类火灾，其使用基本不受场所的限制，在陆地、海洋、空间均可应用。
