一、概述
目前在国际或国内消防救生抢险过程中，救生人员上下楼层救援被救人员时，一般借助楼梯、消防云梯、攀岩牵引绳等工具。只是在多数救援抢险现场楼梯无法使用，消防云梯无法到达，只能依靠攀岩牵引绳上下工作。但是在紧急救援的情况下，如何做到将攀岩牵引绳抛投到预定高度并固定好，人工投掷很难达到这一目的，这就成为救援人员的一大难题。
为了克服上述缺点，提高救生效率，我厂研制开发出了一种新型救援装备——救生抛投器。该产品采用气动抛射装置将攀岩牵引绳发射到人力不能投掷的高度，并因其上携带的锚钩将绳固定于建筑物上，以便救生人员上下工作。
二、主要性能指标
1、 工作压力：20Mpa，试验压力：30MPa
2、 发射距离：30～70米(射角35º)
3、 救援绳拉断力: >4000N
4、 使用温度范围:-30～+60℃
三、产品结构

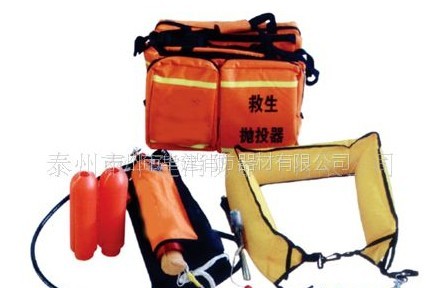

救生抛投器主要由救援绳、抛射器、发射气瓶、皮保护套或锚钩等组成。
四、救生抛投器的使用
1、发射前的准备工作
①将发射气瓶、救援绳准备好。
②做好发射连接安装及充气准备。
③发射气瓶、救援绳的连接安装：
a、检查救援绳有无打结或磨损现象，将绳子理顺渐次放入绳包中;
b、发射气瓶嘴保护套上，有4个小孔。将黄色拉紧绳的两端分别从2个相对的小孔穿入，再将锚钩上的黄色拉紧绳的两端分别从气瓶嘴保护套上的另外2个相对的小孔穿入，一同套在气瓶嘴上，用扳手拧紧气瓶嘴保护套，拉紧绳及锚钩被连接在发射气瓶上。这样就使发射气瓶与锚钩和主救援绳相互连接;(不用锚钩时，将皮保护套套在发射瓶上)
c、拉紧绳上有一个连接小吊钩，打开小吊钩环与救援绳头端相连，关闭小吊钩环，(当发射气瓶被发射出去时，通过拉紧绳带动救援绳及锚钩起到救援目的)
d、将救生抛投器铝制衬筒(小)推进发射装置铝筒(大)内并将槽口对准固定销，用手轻轻抬起衬筒将发射装置固定销卡在槽口上
2、发射
*检查绳包装上的安全销是否处于正确;
*拔出发射安全销;
*以适当角度置于身前，并估计发射高度，双手紧握，扣动发射扳机进行发射。
注意：
※每次发射之前应检查救援绳，确保完好后方可使用。※救生抛投器的救援绳、发射气瓶、锚钩都是可以反复使用的。
