南京正泽科技有限公司

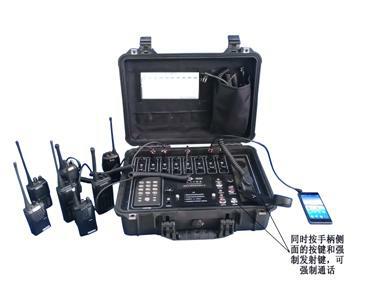

图一：产品图

图二：结构示意图

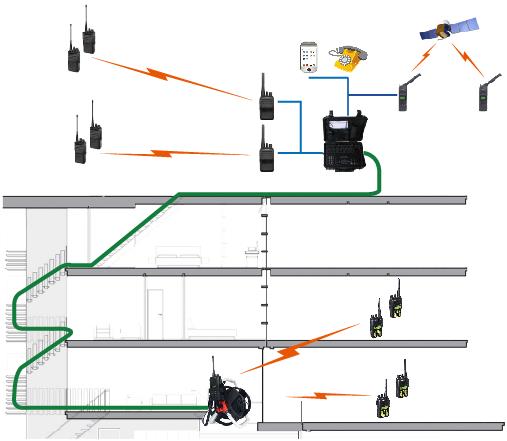

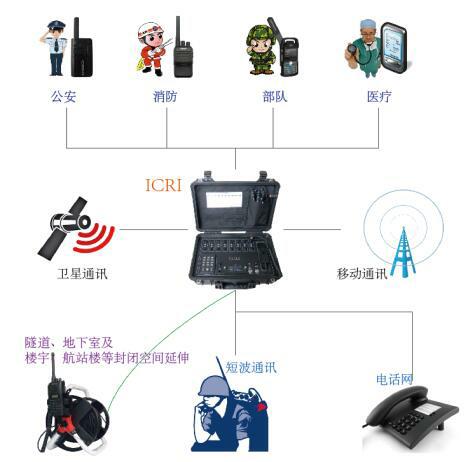

图三：系统工作示意图

（一）用途

ICRI系列产品适用于政府各职能部门在处理突发事件、进行应急救援时，针对不同职能部门的通信需求而专门设计的，用于进行综合指挥调度，提供跨

平台的统一通信服务。

    该产品可实现多种不同频率、不同制式的超短波电台、短波电台、卫星电话、固话、手机、对讲机等多种通信网络间互联互通。可广泛应用于公安、武

警、特警、消防、交通、地震、水利等部门的抢险救援现场。同时，设备可以实现延长无线电台通信距离的功能，比如地面和地下的通信延长中继难题。ICRI系统可根据情况建立固定指挥中心或移动现场指挥中心。

  （二）结构原理

    ICRI应急通信中继设备由可擦写白板、对讲机挂带、六路对讲机接口、一路手机一路手柄接口、六路对讲机接收/发射灯、一路手机一路手柄接收/发射灯（发射红灯，接收绿灯）、六路对讲机分组灯，一路手机一

路手柄分组灯（1组绿灯，2组红灯）、分组开关、拨号盘 、电话线接口 、电话接收/发射灯、电话分组开关、电池仓、充电指示灯（充电时为红灯，充满为闪烁）、充电接口 、电源开关/欠压指示灯（闪烁）、强制

发射按钮、手柄音量调节、手柄、连接线收纳袋组成。

    该系统采用我公司的单片机控制、数字智能语音识别（DSP话音侦测技术）、数字语音延时语音自适应混合通讯等技术。

（三）技术参数

    接入设备通道数：  9路

    接入设备类型：   各波段对讲机，、数字对讲机、卫星电话、电话、手机等

    调度分组数：     3组

    指示灯：         电源、欠压、充电、分组、收发状态

    电源：           使用内置6000mah锂电池供电或6节5号电池供电

a.工作电压：3~6V；

b.工作电流：300mA；

c.工作时间：

外置电池：大于10小时

内置电池：大于20小时

充电时间：小于10小时

d.合盖防水等级：IP67

    语音延时可调：    0.2-2秒

    频率响应：        300 to 3400 Hz + 2dB

    输入音频特性：    0.5V-10V/600欧,不平衡，AGC控制

    输出音频特性：    50-200mv/600欧，平衡

    工作温度：        -300C---+600C

    单线盘长度：      100米

    外形尺寸：        470*370*168mm

  （四）操作方法

   系统操作方便，打开中继箱，将不同频率或部门的电台通过音频接口接入系统，即可实现这些不同频率或部门间的电台的相互通信。

   通过接入的手机、电话实现对讲机电台与手机、电话的相互通信。

    （五）维护保养

   1、清洁

用一把湿软的刷子或清洁布轻柔地对其组件表面（除电子触点）进行清洁，清洁完所有组件表面后进行干燥，确保整体干燥后再安装至全面罩。

2、储藏
