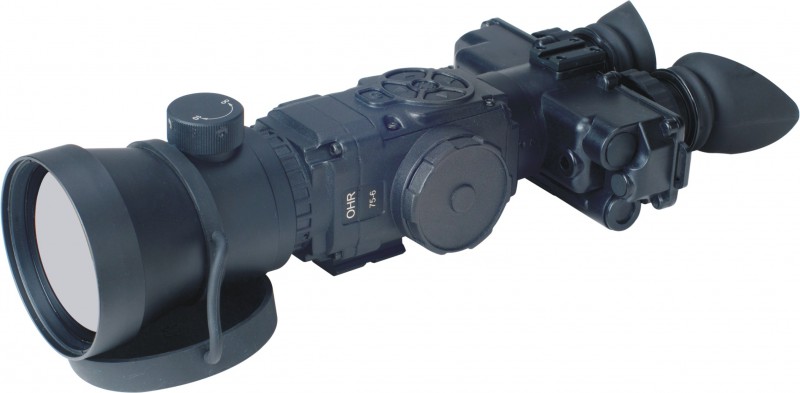

点击图片查看大图OHR1型双目热像手持观察镜（以下简称热像观察镜）是利用现代光电子技术，采用了人眼较为舒适的双目观察设计的设备。用于全天候条件下的侦查。它主要由红外机芯、光学系统、电池及显示组件可调瞳距的双目光学系统等组成。适用于配备单兵进行目标探测等。
1.2 工作原理
工作原理：目标辐射或反射的外界景物(包含目标)辐射通过大气传输，经光学系统成像于探测器的靶面，通过前置驱动电路提供的相应偏压和控制信号、TEC控制电路提供的精确温控信号，探测器将敏感的红外光转换为电信号，电信号经过A/D转换为14位数字信号，数字信号再经过信号处理板的处理形成数字视频，并由D/A转换生成模拟视频，通过显示组件进行显示。
热像观察光学系统包括红外物镜组，非制冷探测器，OLED显示器，可调瞳距的目镜组四部分。
|
型号 |
OHR1-75-3 |
|
|
图像感应器 |
多晶硅非制冷焦平阵列 |
|
|
镜头 |
75mm 加硬镀膜锗镜头锗金属手动调焦镜头，涂有硬质碳和防反射涂层 |
|
|
倍率 |
6倍 |
|
|
数码变焦 |
12-24倍 |
|
|
屈光度 |
-4~+2 |
|
|
波长范围 |
7~14um |
|
|
视角度(HXV) |
3.7x2.8 |
|
|
出瞳距离 |
52mm |
|
|
探测元 |
384*288 |
|
|
OLED |
OLED，800X600 |
|
|
热灵敏度 |
≦50mk(＠25℃) |
|
|
探测距离 |
＞1400m，人（1.8m*0.5m） |
＞300 m 物（2.3 m *2.3 m） |
|
识别距离 |
＞350m，人（1.8m*0.5m） |
＞300 m 物（2.3 m *2.3 m） |
|
电池规格 |
4节3V充电锂电池 |
|
|
工作时长 |
8小时 |
|
|
帧频 |
50HZ |
|
|
非均匀校正 |
采用无挡片技术 |
|
|
图像极性 |
黑热/白热/褐色/铁红/彩虹 |
|
|
整机功耗 |
＜2W(＠25℃) |
|
|
操作温度 |
-40℃～+50℃ |
|
|
储存温度 |
-45℃～+85℃ |
|
|
尺寸 |
316mm*147mm*88mm |
|
|
颜色 |
黑色 |
|
|
质保 |
3年 |
|
|
重量 |
1.25kg |
|
